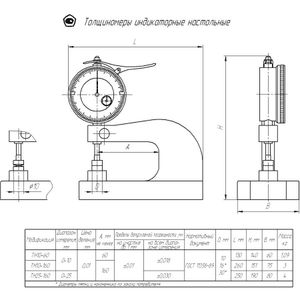

Толщиномер ТН-10-60 (настол.) КировИнструмент
Толщиномеры индикаторные – применяются для измерения толщины листовых материалов.
Типы толщиномеров:
ТН-10, ТН-25 - настольные с нормированным
измерительным усилием.
ТР-10, ТР-25 - ручные с нормированным
измерительным усилием.
ТР-25Б, ТР-50Б - ручные без нормированного
измерительного усилия.
В верхнюю часть инструмента вмонтировано отсчетное устройство, а в нижнюю
запрессована пятка. Для установки измерительного стержня отсчетного устройства
в рабочее положение у толщиномера с нормированным измерительным усилием
имеется арретир. У толщиномера без нормированного измерительного усилия
измерительный стержень возвращается в исходное положение возвратной
пружиной.
Диаметр измерительных поверхностей пятки и наконечника 10 мм,
под заказ поставляются толщиномеры с диаметрами 16 и 30 мм.
Параметры по ГОСТ 11358-89
| Характеристика | Значение |
|---|---|
| Тип толщиномера | ТН-10 (настольный) |
| Диапазон измерений | 0–10 мм |
| Цена деления отсчетного устройства | 0,01 мм |
| Вылет, не менее | 60 мм |
| Предел допускаемой погрешности на участке до 1 мм | ±0,010 мм |
| Предел допускаемой погрешности на всем диапазоне | ±0,018 мм |
| Размах показаний, не более | 1/3 цены деления |
| Наибольшее измерительное усилие | 1,5 Н |
| Колебание измерительного усилия, не более | 0,6 Н |
| Диаметр измерительных поверхностей пятки и наконечника, не более | 10 мм |
| Допуск плоскостности измерительных поверхностей | 3 интерф. полосы |
| Допуск параллельности измерительных поверхностей | 0,004 мм |
| Твердость измерительных поверхностей, не менее | 61 HRCs |
| Шероховатость Ra измерительных поверхностей, не более | 0,080 мкм |
Параметры по Госреестру № 84297-21
| Характеристика | Значение |
|---|---|
| Модификация | ТН 10-60 |
| Диапазон измерений | от 0 до 10 мм |
| Цена деления | 0,01 мм |
| Предел допускаемой абсолютной погрешности на участке до 1 мм | ±0,010 мм |
| Предел допускаемой абсолютной погрешности на всем диапазоне | ±0,018 мм |
| Размах показаний, не более | 1/3 цены деления |
| Измерительное усилие, не более | 1,5 Н |
| Колебание измерительного усилия, не более | 0,6 Н |
| Вылет отсчетного устройства, не менее | 60 мм |
| Диаметр измерительных поверхностей, не более | 10 мм |
| Допуск плоскостности измерительных поверхностей | 3 интерф. полосы |
| Допуск параллельности измерительных поверхностей | 0,004 мм |
| Шероховатость Ra измерительных поверхностей, не более | 0,080 мкм |
| Габаритные размеры (Д×Ш×В), не более | 120×60×137 мм |
| Масса, не более | 1,09 кг |
| Рабочая температура окружающего воздуха | от +15 до +25 °C |
| Относительная влажность воздуха | от 40 до 80 % |
| Средний срок службы | 4 года |
Параметры по Госреестру № 66701-17
| Характеристика | Значение |
|---|---|
| Модификация | ТН 10-60 |
| Диапазон измерений | 0–10 мм |
| Цена деления | 0,01 мм |
| Вылет отсчетного устройства, не менее | 60 мм |
| Предел допускаемой погрешности на участке до 1 мм | ±0,01 мм |
| Предел допускаемой погрешности на всем диапазоне | ±0,018 мм |
| Размах показаний, не более | 1/3 цены деления |
| Измерительное усилие, не более | 1,5 Н |
| Колебание измерительного усилия, не более | 0,6 Н |
| Диаметр измерительных поверхностей, не более | 10 мм |
| Габаритные размеры (Д×Ш×В), не более | 120×60×137 мм |
| Масса, не более | 1,09 кг |
| Рабочая температура воздуха | от +5 до +35 °C |
| Относительная влажность воздуха | 80 % |
| Средний срок службы, не менее | 4 лет |
